Mạch Sạc Bảo Vệ Pin Li-Ion 18650 2S 7.4V - 8.4V dòng 5A HX-2S-01

Giới thiệu Mạch Sạc Bảo Vệ Pin Li-Ion 18650 2S 7.4V - 8.4V dòng 5A HX-2S-01

Số cell sử dụng: 1 cell Li-ion hoặc 2 cặp (2 cell) cell Li-ion mắc SONG SONG, thậm chí nhiều hơn nữa (3, 4 cell,..,) tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn.

Thông số kỹ thuật :
+ Model : HX-2S-01
+ Mạch sạc pin nối tiếp 2 cell 18650.
+ Chỉ sử dụng với pin 18650(lion) và sạc được 2 pin 18650 mắc nối tiếp.
+ Điện áp cấp sạc cho mạch: 8.4 ->9 VDC
+ Dòng xả liên tục tối đa của mạch: 5A
+ Dòng xả tức thời giới hạn: 7A
+ Điện áp ngắt khi sạc đầy mỗi cell : 4.25 - 4.35VDC (sai số 0.05)
+ Điện áp ngắt khi yếu pin mỗi cell: 2.3 - 3.0VDC (sai số 0.05)
+ Dòng sạc vào tối đa: 1A.
+ Tự động ngắt khi sạc đầy
+ Tự động ngắt khi pin yếu.
+ Có Thể Sạc riêng từng cell pin(chức năng cân bằng).
+ Tự động ngắt khi chập điện.
+ Kích thước: 38x8x 2,5mm

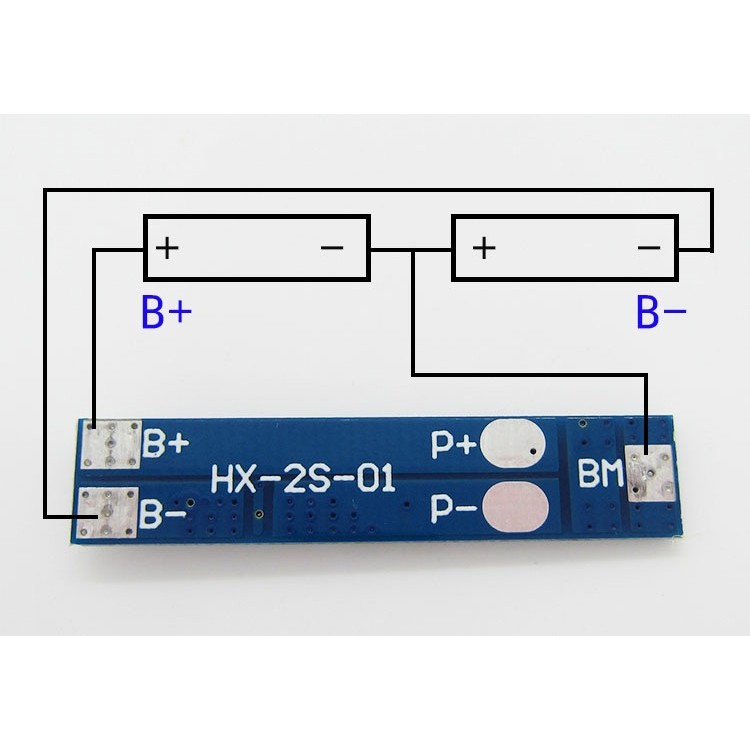

- Hướng dẫn nối dây:
B+ Kết nối cực Dương của khối Pin
B- Kết nối cực Âm của khối Pin
P+ / P- : Chân ra tải, đầu sạc vào
MB kết nối điểm giữa pin 1 và pin 2

** sau khi đấu nối khối pin xong có thể phải kết nối vào sạc để kích mạch mới có áp ở ngõ ra P+-
** Màu sắc mạch, dòng chữ ghi chú và màu linh kiện sẽ thay đổi tùy theo từng đợt hàng mà không báo trước, Tuy nhiên mẫu mã và chức năng là không đổi
