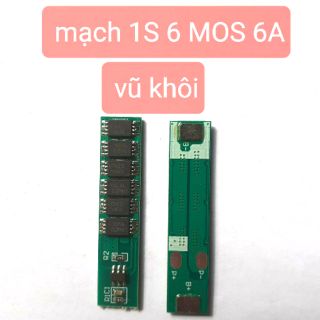

Mạch 1S 4.2V 6A, sạc và bảo vệ cell Lithium 3.7V

Giới thiệu Mạch 1S 4.2V 6A, sạc và bảo vệ cell Lithium 3.7V

Mạch sạc và bảo vệ cell pin Li-ion 1S 4.2v 6a, dùng cho pin 3.6v - 4.2v
Thông số mạch:
- Sử dụng sạc: 4.2V Li-ion.
- Điện thế xả cạn: 2.75v
- Điện thế sạc đầy: 4.2v
- Dòng xả liên tục tối đa: 6A
- Dòng xả quá tải tối đa: 12A
- Chức năng: Sạc và bảo vệ cell Li-ion, dùng trong pin có mức điện thế từ 3.6v - 4.2v
- Số cell sử dụng: 1 cell Li-ion hoặc 2 cặp (2 cell) cell Li-ion mắc nối tiếp, thậm chí nhiều hơn nữa (3, 4 cell,..,) tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn.
Size: 35x8mm
Trọng lượng: 10g
Khuyến nghị:
- Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau.
- Nếu đóng 1S-1P (1 cell) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Nếu đóng 1S-2P (2 cell song song) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế.
- Các cell (cặp cell) phải đều volt với nhau và sạc đủ volt (3.7V - 3.9V) trước khi lắp vào mạch.
- Hàn theo thứ tự từ B- B+ (trên mạch) và 0V 3.7V (trên pack pin).
- Hai chân C- và B+ là hai đường ra Tải và là hai đường Sạc vào. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.
- Một số mạch sau khi đấu/lắp cell, cần cấp nguồn thì mạch mới xuất volt tại C-(P-) và B+(P+).
