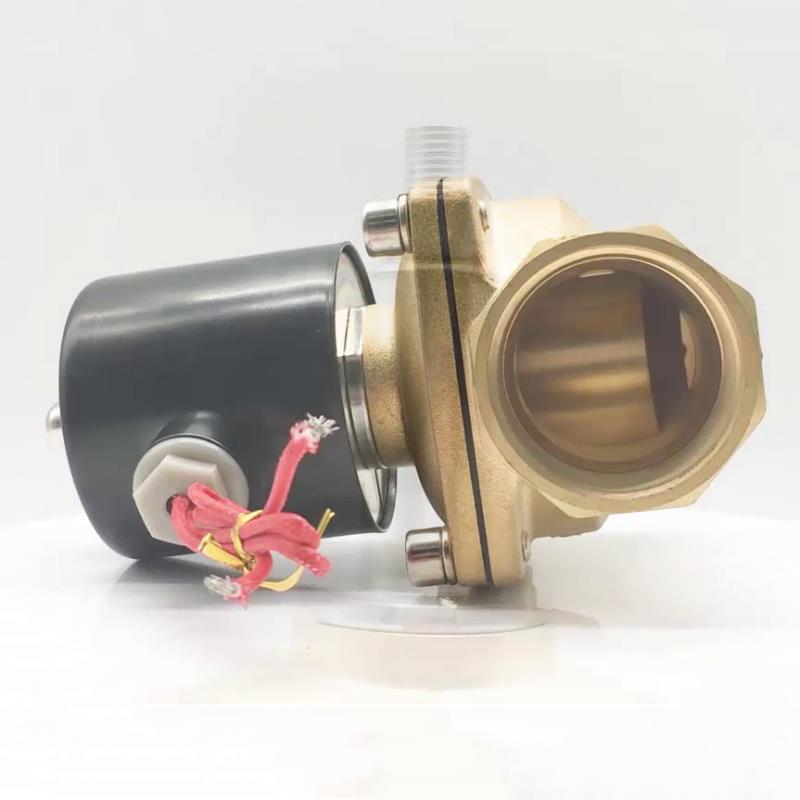

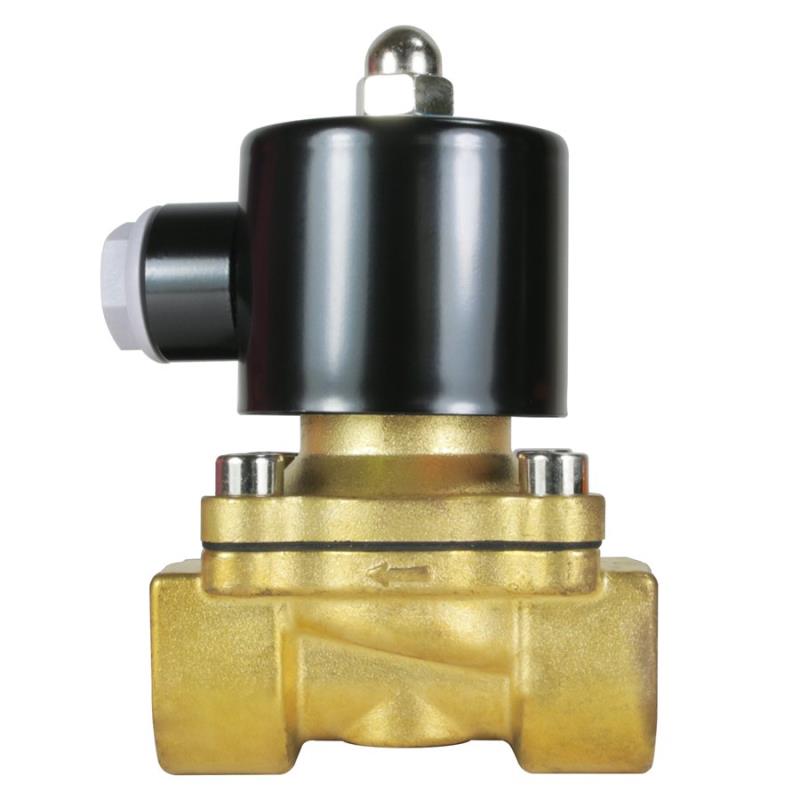

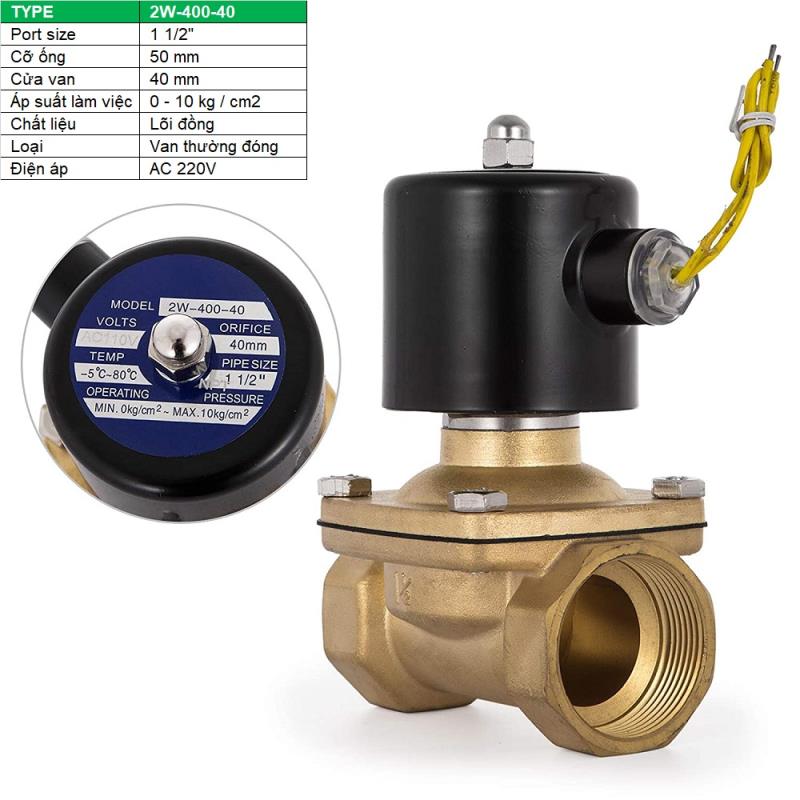

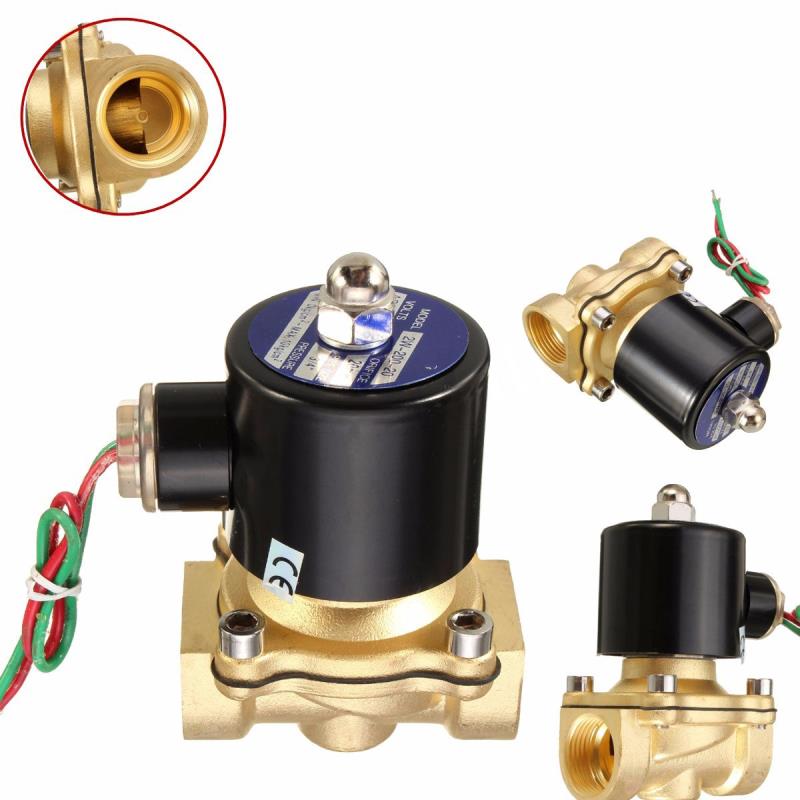

Van điện từ 2W-400-40 1 1/2", Φ50 mm, lõi đồng AC 220V, Solenoid valve

Giới thiệu Van điện từ 2W-400-40 1 1/2", Φ50 mm, lõi đồng AC 220V, Solenoid valve

1. Giới thiệu

Van điện từ 2W-025-08 1/4", Φ12 mm là một thiết bị cơ điện được sử dụng để kiểm soát dòng chảy chất lỏng hoặc khí. Van điện từ hay còn gọi là solenid valve được điều khiển bởi dòng điện 220V hoặc 24V được điều hành thông qua một cuộn dây.

Hiện tại có các loại van điện từ phổ biến:
- 2W-025-08 1/4" dành cho ống 12 mm
- 2W-040-10 3/8" dành cho ống 15~16 mm
- 2W-160-15 1/2" dành cho ống 20~21 mm
- 2W-200-20 3/4" dành cho ống 25~27 mm
- 2W-250-25 1" dùng cho ống 32~34 mm
- 2W-320-32 1 1/4" dùng cho ống 40~42 mm
- 2W-400-40 1 1/2" dùng cho ống 48~50 mm
- 2W-500-50 2" dùng cho ống 60~63 m

Khi cuộn dây được cấp điện, một từ trường được tạo ra, tạo thành lực tác động lên pít tông bên trong các cuộn dây sẽ làm pít tông di chuyển. Tùy thuộc vào thiết kế của van, pít tông tác động hoặc sẽ mở hoặc đóng van. Khi dòng điện được ngắt từ các cuộn dây, các van sẽ trở về trạng thái của nó lúc ban đầu.

Ứng dụng của van điện từ rất lớn như trong nông nghiệp thì được sử dụng cho các hệ thống tướ

Trong van solenoid trực tiếp hành động, pít tông trực tiếp mở ra và đóng một lỗ bên trong van. Trong van thí điểm hoạt động (còn gọi là servo-type), pít tông, đóng mở một lỗ thí điểm. Áp lực inletline, được dẫn qua các lỗ thí điểm, mở ra và đóng van.
Van điện từ phổ biến nhất có hai cổng: một cổng vào và một cổng ra. Thiết kế đặc biệt, cao cấp có thể có ba hoặc nhiều cổng. Một số mẫu thiết kế sử dụng một thiết kế đa dạng kiểu.

Van điện từ làm cho tự động hóa các kiểm soát chất lỏng và khí có thể.
Van điện từ sẽ giúp hệ thống hoạt động nhanh, độ tin cậy cao, tuổi thọ cao đặc biệt là thiết kế của nó rất nhỏ gọn.

2. Cấu tạo của van điện từ
Bản vẽ kỹ thuật van điện từ:
1. Thân van: bằng đồng hoặc inox
2. Môi chất: Chất lỏng (nước, dầu) hoặc khí ( khí nén, gas, v,v)
3. Ống rỗng ( Chưa có lưu chất qua)
4. Vỏ ngoài cuộn hít ( Bảo vệ cuộn điện)
5. Cuộn từ ( Cuộn dây sinh từ)
6. Dây điện kết nối với nguồn điện bên ngoài
7. Trục van làm kín ( trạng thái bình thường lò xo 8 sẽ tác động ép kín, giúp van ở trạng thái thường đóng)
8. Lò xo
9. Khe hở giúp lưu chất đi qua

3. Phân loại van điện từ

a. Phân loại theo chức năng: có 2 loại van điện từ

- Van điện từ thường đóng
Là van điện từ mà ở trạng thái chưa cấp điện thì van sẽ luôn đóng, khi cần van mở thì chúng ta phải cấp điện cho van, khi đó van sẽ sinh ra lực từ trường từ cuộn hút ( cuộn điện) và sẽ làm cho van trở về trạng thái mở, để duy trì mở thì chúng ta cũng phải duy trì nguồn điện cấp vào. Khi chúng ta muốn đóng van thì ngưng cấp điện thì van sẽ tự động trở về trạng thái ban đầu của van ( tức là trạng thái đóng).

Van điện từ thường đóng là loại van rất thông dụng trên thị trường, và đại đa số người ta thường sử dụng van này. Vì thực tế chúng ta cũng thấy rằng không chỉ van điện từ nói riêng mà các loại van cơ thông thường khác cũng thế thường ở vị trí thường đóng, thường khóa, thời gian chúng ở trạng thái này nhiều hơn rất nhiều so với thời gian chúng ở trạng thái mở.

Vậy van điện từ thường đóng có những nhãn hiệu gì:
Rất nhiều hãng sản xuất loại van này: Unid, Round star, TPC, SMC, Danfoss, ODE, v,

- Van điện từ thường mở:
Là van điện từ mà ở trạng thái chưa cấp điện thì van luôn luôn mở, khi cần đóng lại thì chúng ta cấp điện cho van, khi đó van sẽ sinh ra từ trường đẩy trục làm kín đang ở xa vị trí làm kín tiến đến vị trí làm kín và giúp van đóng lại.
Van điện từ thường mở rất hiếm trên thị trường do nhu cầu sử dụng rất ít, nếu có trường hợp bất đắc dĩ do thiết kế mới cần phải sử dụng tới van thường mở này. Hiện nay hãng duy nhất có mặt tại Việt Nam có dòng van thường mở này là hãng: ODE - ITALY.

b. Phân loại theo vật liệu chế tạo van

- Van điện từ đồng : Unid, TPC, STNC, Round Star
Đây là loại van phổ biến nhất và cũng thông dụng nhất, dải sản phẩm cũng đa dạng và đa số các hãng đều có dòng sản phẩm này
Van dùng cho nhiều môi trường khác nhau, phổ biến là môi trường nước, khí nén, hơi.

- Van điện từ inox : Unid, STNC, Round Star
Thường được sử dụng cho môi trường có tính đặc trưng cao: nước thải, nước có hóa chất,

- Van điện từ nhựa: K-rain
Loại van này thường được dùng cho môi trường bên ngoài không khí, chịu ăn mòn cao, hoặc dùng cho nước thải, nước có hóa chất.

c. Phân loại theo điện áp

Trên thị trường hiện nay có 3 loại van điện từ sử dụng các điện áp khác nhau:
- Điện áp 24 V : Loại điện áp này khi sử dụng sẽ an toàn cho người vận hành.
- Điện áp 220V: Điện áp này phổ biến ở Việt Nam do nguồn điện cung cấp tiện lợi, và việc sử dụng nó ở nhiều vị trí, địa điểm khác nhau.
- Điện áp 110V: ít được sử dụng, và cũng rất ít sản phẩm này trên thị trường.

d. Phân loại theo Kiểu lắp

- Kiểu lắp ren - rắc co: Phổ biến nhất thường dùng cho các size bé: từ DN10 ( Ống D13mm) đến DN50 ( Ống D60mm)
- Kiểu lắp bích : Thường ít người dùng, thường dùng cho các size lớn từ DN50 trở lên đến DN150. Những size lớn hơn nữa thường người ta sẽ sử dụng van bướm điều khiển điện.
