Giới thiệu Module Led Matrix 8x8 Max7219

Giới thiệu sản phẩm:
Đây là module tạo hiệu ứng trên led matrix qua việc điều khiển IC MAX7219

Sơ lược về led matrix 8x8:
- Về cơ bản:

      • led matrix 8x8 chỉ có màu led đỏ

      • led matrix 8x8 dùng để tạo hiệu ứng hình ảnh trên Matrix, VD: tạo chữ/ số , tạo hiệu ứng chuyển động ,…

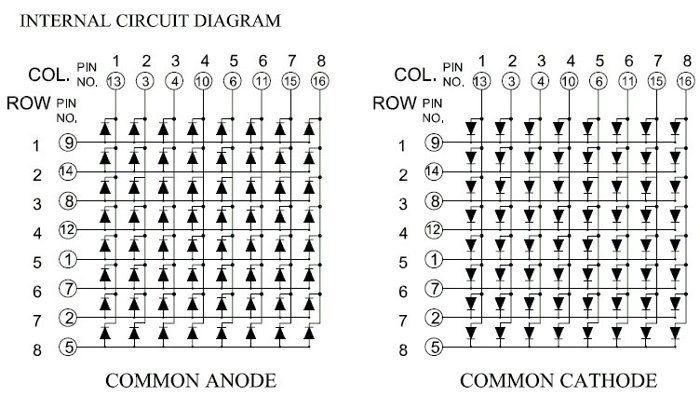

        - Phân loại: Có 2 loại matrix là anode chung và kathode chung

Ta có thể thấy 2 loại này giống nhau, điểm khác duy nhất là cách cấp nguồn cho 2 loại này là ngược nhau, ta có thể dễ dàng thấy điều này ở hình minh họa bên trên.

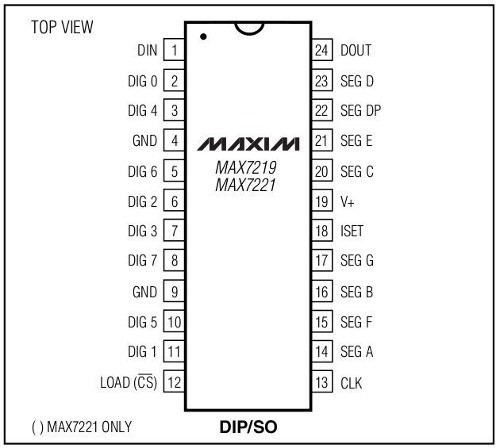

  • Sơ lược về IC MAX7219:



  • Datasheet: https://www.sparkfun.com/datasheets/Components/General/COM-09622-MAX7219-MAX7221.pdf
  • Về cơ bản: MAX7219 chuyên dùng để điều khiển LED 7 đoạn, LED MATRIX bằng cách lập trình rồi nạp code vào IC MAX7219

Các ứng dụng VD:

    • LED MATRIX display
    • Panel meter ( màn hình hiển thị giá trị đo)
  • MODULE LED MATRIX 8x8 MAX7219:
  • Dễ thấy, Module led matrix 8x8 MAX7219 có 5 chân ( thứ tự các chân đc kí hiệu trên module ):
    • Chân Vcc : 5V
    • Chân GND
    • Chân Din ( Serial data in )
    • Chân CS ( load)
    • Chân Clock

Hướng dẫn sử dụng :

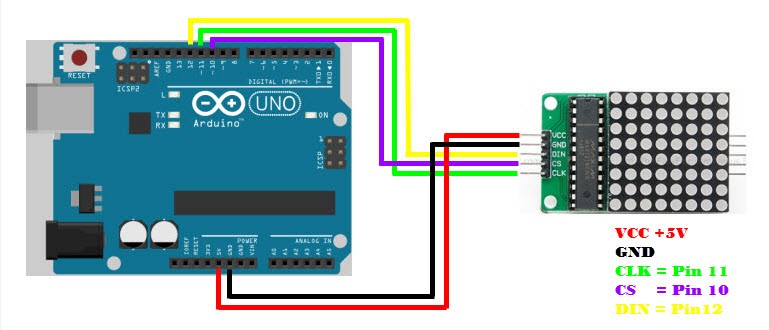

  • Với Arduino UNO R3:
    • 3 chân CLK , CS , DIN có thể cắm vào 3 chân Digital bất kì.

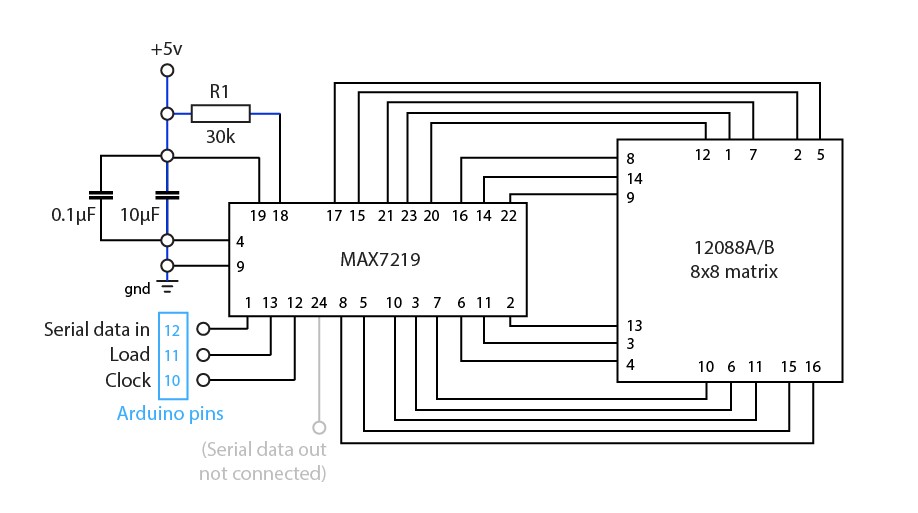

    • Cách mắc mạch:
